Descripci—n General del Sistema

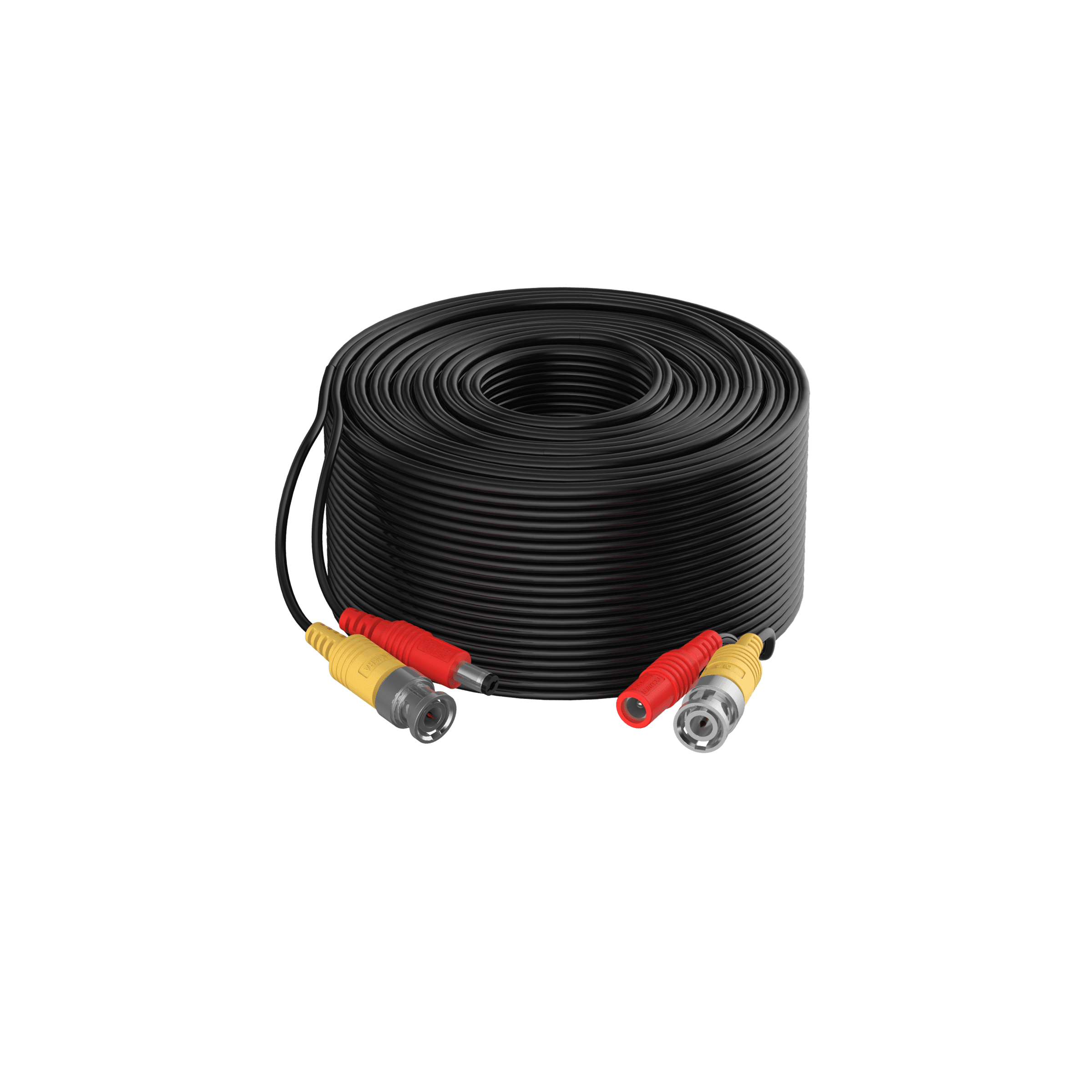

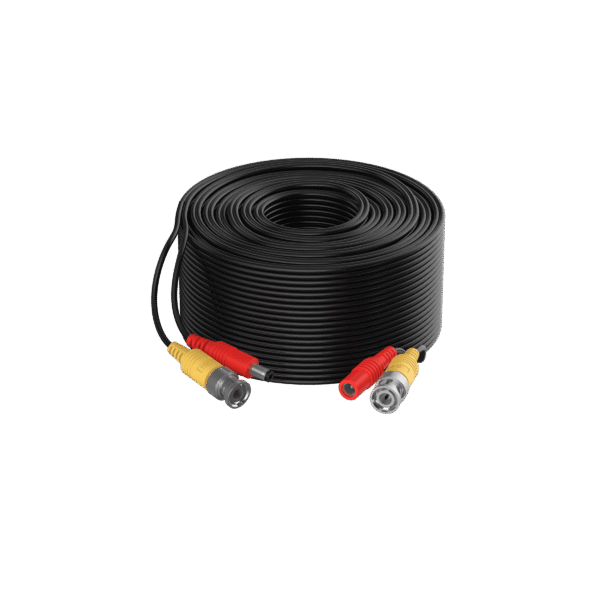

El cable de video y alimentaci—n para CCTV consta de un cable coaxial y un cable de alimentaci—n de dos hilos. Hay un conector BNC y un conector DC5.5 en cada extremo del cable para la transmisi—n de video de la c‡mara y el suministro de energ’a. Es conveniente instalar el cable en sistemas de cableado genŽricos.

Especificaciones TŽcnicas

Conductor

• Material:
• Cable coaxial / Cable de Ê Ê Ê alimentaci—n: cobre libre de ox’geno.
• Di‡metro:
• Cable Ê Ê Ê coaxial: 7/0.127 mm ± 0.01 mm (7/0.005″ ± 0.0004″).
• Cable de alimentaci—n: 7/0.203 Ê Ê Ê mm ± 0.01 mm (7/0.008″ ± 0.0004″).
• Calibre Ê Ê Êdel cable:
• Cable Ê Ê Ê coaxial: 28AWG.
• Cable Ê Ê Ê de alimentaci—n: 24AWG.

Aislamiento

• Material:
• Cable coaxial: Espuma de PE.
• Cable Ê Ê Ê de alimentaci—n: PVC.
• Espesor:
• Cable Ê Ê Ê coaxial: ³ 0.6 mm (0.024″).
• Cable Ê Ê Ê de alimentaci—n: ³ 0.2 mm (0.008″).
• Di‡metro:
• Cable Ê Ê Ê coaxial: 1.9 mm ± 0.2 mm (0.075″ ± 0.008″).
• Cable de alimentaci—n: 1.1 mm Ê Ê Ê ± 0.2 mm (0.043″ ± 0.008″).
• Color:
• Cable Ê Ê Ê coaxial: 1 hilo (blanco).
• Cable de alimentaci—n: 2 hilos Ê Ê Ê (rojo y negro).

Pantalla Interna

• Material:
• Cable coaxial: l‡mina Ê Ê Ê compuesta de aluminio de una cara.
• Cable de alimentaci—n: N/A.
• Especificaci—n:
• Cable Ê Ê Ê coaxial: T ³ 0.026 mm (0.001″), W: 7 mm ± 1 mm (0.276″ ± Ê Ê Ê 0.039″).
• Cable de alimentaci—n: N/A.
• Tasa Ê Ê Êde superposici—n:
• Cable Ê Ê Ê coaxial: ³ 25%.
• Cable de alimentaci—n: N/A.

Pantalla Externa

• Material:
• Cable coaxial: Aluminio Ê Ê Ê revestido de cobre (28) + cobre libre de ox’geno (4).
• Cable de alimentaci—n: N/A.
• Especificaci—n:
• Cable Ê Ê Ê coaxial: 16 ? 2 ? 0.10 mm ± 0.01 mm (0.004″ ± 0.0004″).
• Cable de alimentaci—n: N/A.

• áCompatible con todos los sistemas DVR anal—gicos de CCTV, transmitiendo video y energ’a simult‡neamente, ahorrando cableado y sin retraso.
• áFunciona con sistemas de c‡maras de seguridad 720p/1080p/4MP/5MP/4K, AHD/CVI/TVI/CVBS.
• áMaterial del conductor de cobre de alta pureza libre de ox’geno, con buen rendimiento de transmisi—n; Funda exterior de PVC retardante de llama para uso en interiores y exteriores a prueba de clima.
• áCable pre-fabricado con conectores BNC y de alimentaci—n DC (¯2.1 mm) listos para usar, se puede conectar directamente a la c‡mara y al equipo de grabaci—n.
• áLongitud del cable: 20 metros/bolsa

Especificaciones TŽcnicas

Longitud de Paso

• Cable Ê Ê Êcoaxial: 18 mm ± 6 mm (0.71″ ± 0.24″).
• Cable de alimentaci—n: N/A.

Cobertura de la Pantalla

• Cable Ê Ê Êcoaxial: ³ 45%.
• Cable de alimentaci—n: N/A.

Funda

• Material: PVC (cable coaxial / cable de Ê Ê Êalimentaci—n).
• Espesor Ê Ê Êm’nimo promedio: ³ 0.2 mm (0.008″).
• Di‡metro: 2.8 mm ± 0.2 mm (0.11″ ± Ê Ê Ê0.008″) para ambos cables.
• Color: Negro (cable coaxial / cable Ê Ê Êde alimentaci—n).

ElŽctrico

• Resistencia m‡xima de corriente Ê Ê Êcontinua de un solo conductor:
• Cable Ê Ê Ê coaxial: ² 21.8 ?@100 m.
• Cable de alimentaci—n: ² 8.59 ?@100 m.
• Resistencia m’nima de Ê Ê Êaislamiento: Ê Ê Ê5000M?ákm (cable Ê Ê Êcoaxial / cable de alimentaci—n).
• Resistencia dielŽctrica: Sin ruptura con 2.5kV CC Ê Ê Êdurante 2 segundos (cable coaxial / cable de alimentaci—n).
• Potencia Ê Ê Êm‡xima soportada: 9.0 W.

Transmisi—n

• Impedancia Ê Ê Êcaracter’stica:
• Cable Ê Ê Ê coaxial: 75 ? ± 10 ?.
• Cable de alimentaci—n: N/A.

Medioambiental

• Temperatura de funcionamiento: Ð20 ¡C a +60 ¡C (Ð4 ¡F a 140 Ê Ê Ê¡F).
• Temperatura de instalaci—n: 0 ¡C a +50 ¡C (+32 ¡F a 122 Ê Ê Ê¡F).
• Temperatura y humedad de Ê Ê Êalmacenamiento: Ê Ê ÊÐ10 ¡C a +40 ¡C (+14 ¡F a +104 ¡F), < 60% (HR).

Retardante de Llama

• Norma de cumplimiento: EN 50575: 2014+A1: 2016.

Cumplimiento
Norma de cumplimiento: Q/DXJ 195-2020.
Certificaci—n: Ê Ê ÊCPR (Eca).
